ضعیف شدن نور لیزر
افت توان خروجی یا ضعیف شدن نور لیزر یکی از رایجترین مشکلات در دستگاههای لیزر برش، حکاکی و پزشکی است. این عیب نه تنها کیفیت کار را کاهش میدهد، بلکه ممکن است به سایر قطعات آسیب برساند. در این مقاله ۱۰ دلیل فنی برای ضعیف شدن نور لیزر به همراه علائم، راهحلهای کوتاهمدت و بلندمدت بررسی میشود. آشنایی با این دلایل به شما کمک میکند تا در سریعترین زمان ممکن علت ضعیف شدن نور لیزر را پیدا کرده و برطرف کنید.
فرسودگی لامپ فلش یا دیود پمپ؛ اولین علت ضعیف شدن نور لیزر
در لیزرهای جامد مانند Nd:YAG، لامپهای فلش یا دیودهای پمپ با گذشت زمان بازدهی خود را از دست میدهند. لامپ فلش معمولاً پس از ۳۰۰ تا ۵۰۰ ساعت کارکرد شدت نور خود را کاهش میدهد که مستقیماً منجر به ضعیف شدن نور لیزر میگردد. این نوع افت توان به تدریج رخ میدهد و در ابتدا ممکن است قابل توجه نباشد.

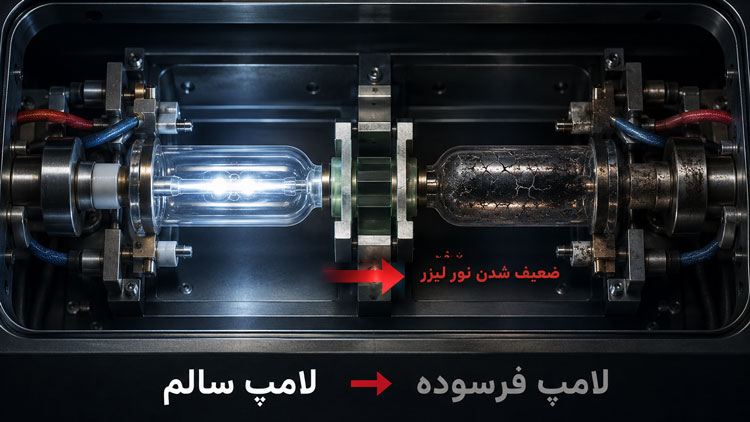

دلیل ضعیف شدن نور در دستگاه های لیزری
علائم:
- لیزر برای ایجاد برش نیاز به زمان بیشتر دارد
- نور خروجی کدر یا مایل به نارنجی دیده میشود – نشانه قطعی ضعیف شدن نور لیزر
- لامپ فلش هنگام کار جرقههای ضعیف و نامنظم میزند
راه حل:
کوتاه مدت: افزایش جریان پمپ (توسط تعمیرکار) – بلندمدت: تعویض لامپ فلش یا دیود پمپ با نمونه نو و تنظیم مجدد جریان. توجه داشته باشید که نادیده گرفتن ضعیف شدن نور لیزر در این مرحله به محیط فعال نیز آسیب میزند.
آلودگی یا خرابی اپتیکها (لنزها و آینهها)؛ علت شایع ضعیف شدن نور لیزر
گرد و غبار، دود ناشی از برش چوب یا پلاستیک، و پاشیده شدن مواد مذاب روی لنز خروجی یا آینهها باعث جذب و پراکندگی نور میشود. این شایعترین دلیل ضعیف شدن نور لیزر در دستگاههای حکاکی و برش است. در بسیاری از موارد، تمیز کردن ساده اپتیکها مشکل ضعیف شدن نور لیزر را به طور کامل حل میکند.
علائم:
- لکههای سوختگی یا کدری روی لنز قابل مشاهده است
- نقطه لیزر روی کار پخش و بزرگتر از حد معمول شده است
- قدرت برش به طور ناگهانی افت میکند (نه تدریجی) – این الگو با سایر انواع ضعیف شدن نور لیزر متفاوت است
راه حل:
کوتاه مدت: تمیز کردن لنز با الکل ایزوپروپیل و پنبه مخصوص اپتیک. بلندمدت: نصب سیستم هواکش قوی و محافظ لنز در برابر پاشش مواد. اگر پس از تمیز کردن همچنان ضعیف شدن نور لیزر مشاهده شد، احتمال خرابی دائمی پوشش لنز وجود دارد.
نامیزانی تشدیدگر (Cavity Misalignment)؛ عامل پنهان ضعیف شدن نور لیزر
آینههای انتهایی حفره لیزر (آینه تمامبازتاب و آینه خروجی) باید کاملاً موازی با محور محیط فعال باشند. کوچکترین جابجایی بر اثر ضربه، لرزش یا گرم شدن ناهمسان باعث میشود نور درون حفره تقویت نشود و ضعیف شدن نور لیزر رخ دهد. این مشکل یکی از چالشبرانگیزترین دلایل ضعیف شدن نور لیزر است زیرا علائم آن شبیه به سایر خرابیهاست.
علائم:
- نقطه لیزر بیضی یا هلالی شکل شده – نشانه قطعی ضعیف شدن نور لیزر ناشی از نامیزانی
- توان خروجی به شدت کم شده ولی لامپ فلش پرنور میزند
- با تنظیم جریان پمپ، توان بهبود نمییابد؛ این ویژگی ضعیف شدن نور لیزر را از سایر علل متمایز میکند
راه حل:
کوتاه مدت: غیرممکن – باید حتماً تنظیم مجدد شود. بلندمدت: استفاده از گیرههای ضد لرزش و بررسی دورهای الگوی لکه لیزری با کاغذ حساس به حرارت. اگر ضعیف شدن نور لیزر ناشی از نامیزانی باشد، تنها راه حل بازگرداندن هممحوری دقیق آینههاست.
گرمای بیش از حد و اثر عدسی گرمایی (Thermal Lens)
وقتی دمای محیط فعال (کریستال یا نیمههادی) بیش از حد بالا رود، ضریب شکست آن به طور غیریکنواخت تغییر میکند و مانند یک عدسی عمل میکند. این پدیده که به «عدسی گرمایی» معروف است باعث واگرایی باریکه و ضعیف شدن نور لیزر میشود. در دستگاههای بدون خنککاری مناسب، ضعیف شدن نور لیزر پس از چند دقیقه کار مداوم آغاز میشود.
علائم:
- لیزر پس از ۱۰-۱۵ دقیقه کار مداوم ضعیف میشود – الگوی مشخص ضعیف شدن نور لیزر ناشی از حرارت
- بعد از خاموش شدن و خنک شدن مجدد، قدرت برمیگردد
- سیستم خنککننده آب گرم یا پمپ آب ضعیف است
راه حل:
کوتاه مدت: کاهش duty cycle یا استراحت دادن به دستگاه. بلندمدت: سرویس سیستم خنککننده (چیلر)، تعویض آب و تمیز کردن رادیاتور، نصب سنسور دمای اضافی. نادیده گرفتن ضعیف شدن نور لیزر ناشی از گرما میتواند به تخریب دائمی محیط فعال منجر شود.
کاهش بازده محیط فعال (تخریب کریستال، گاز یا فیبر)
با گذشت زمان، محیط فعال دچار تخریب نوری میشود. در کریستالها لکههای سفید یا ترکهای میکروسکوپی ایجاد میشود. در فیبر لیزر، نقاط داغ (Hot spots) به تدریج توان را میبلعند. این حالت غیرقابل برگشت است و مستقیماً باعث ضعیف شدن نور لیزر میگردد. در بسیاری از موارد، ضعیف شدن نور لیزر ناشی از تخریب محیط فعال با هیچ راهکاری به جز تعویض قطعه اصلی برطرف نمیشود.
علائم:
- همزمان با افت توان، نویز نوری افزایش مییابد
- با تعویض لامپ و تمیز کردن اپتیک، مشکل حل نمیشود – یعنی ضعیف شدن نور لیزر ریشه عمیقتری دارد
- دستگاه سالها کار کرده و عمر مفید آن تمام شده است
راه حل:
کوتاه مدت: هیچ راهی جز تعویض محیط فعال وجود ندارد. بلندمدت: خرید کریستال یا فیبر با کیفیت اصلی و رعایت حداکثر جریان مجاز. به یاد داشته باشید که پیشگیری از ضعیف شدن نور لیزر در این بخش بسیار ارزانتر از درمان آن است.
افت توان منبع تغذیه یا درایور لیزر؛ یکی از دلایل برقمدار ضعیف شدن نور لیزر
منبع تغذیه وظیفه تولید ولتاژ بالا و جریان پالسی مناسب برای پمپاژ را دارد. خازنهای الکترولیتی کهنسال، دیودهای فرسوده یا ترانسفورماتور معیوب باعث میشوند انرژی کافی به لامپ یا دیود پمپ نرسد و در نتیجه ضعیف شدن نور لیزر اتفاق بیفتد. این نوع ضعیف شدن نور لیزر معمولاً با نوسان همراه است و برخلاف سایر علل، پایدار نیست.
علائم:
- با فشار دادن دکمه شات، گاهی لیزر قوی و گاهی ضعیف میزند – الگوی نوسانی ضعیف شدن نور لیزر
- ولتاژ تغذیه ورودی دستگاه نوسان دارد
- خازنهای منبع تغذیه باد کرده یا شیره ریختهاند – نشانه فیزیکی قطعی ضعیف شدن نور لیزر در بخش الکترونیک
راه حل:
کوتاه مدت: بررسی ولتاژ شبکه و نصب استابلایزر. بلندمدت: تعویض خازنهای خشک شده و در صورت نیاز، تعویض کامل منبع تغذیه با نمونه مناسب. اگر پس از تعویض منبع تغذیه همچنان ضعیف شدن نور لیزر مشاهده شد، مشکل از جای دیگر است.
فرسودگی گاز در لیزرهای CO2؛ علت تدریجی ضعیف شدن نور لیزر
لیزرهای CO2 از مخلوط گاز دیاکسید کربن، نیتروژن و هلیوم استفاده میکنند. پس از صدها ساعت کار، گاز تجزیه شده یا به آرامی نشت میکند. افت فشار گاز یکی از دلایل اصلی ضعیف شدن نور لیزر در دستگاههای برش و حکاکی CO2 است. این نوع ضعیف شدن نور لیزر بسیار تدریجی است و اپراتور معمولاً متوجه آن نمیشود تا زمانی که کیفیت برش به شدت افت کند.
علائم:
- جرقه تخلیه در لوله لیزر به رنگ بنفش کمرنگ دیده میشود (حالت سالم صورتی-بنفش پررنگ است)
- قدرت برش به تدریج طی ماهها کاهش مییابد – الگوی کلاسیک ضعیف شدن نور لیزر ناشی از فرسودگی گاز
- لوله لیزر گرمای غیرعادی تولید میکند
راه حل:
کوتاه مدت: امکانپذیر نیست. بلندمدت: در لولههای آببندی شده کل لوله باید تعویض شود. در سیستمهای دارای مخزن گاز خارجی، گاز مجدد پر میشود. توجه داشته باشید که نادیده گرفتن ضعیف شدن نور لیزر در لیزرهای CO2 میتواند به الکترودها نیز آسیب بزند.
خازنهای خشک شده در دستگاههای قدیمی (لیزرهای پالسی)
در لیزرهای پالسی با لامپ فلش، خازنهای بانک انرژی با هر بار تخلیه مقداری از ظرفیت خود را از دست میدهند. پس از ۵-۷ سال، خازنها خشک شده و نمیتوانند انرژی کافی برای تولید پالس قوی ذخیره کنند. نتیجه نهایی ضعیف شدن نور لیزر در پالسهای بعدی است. این مشکل در دستگاههایی که به ندرت استفاده میشوند سریعتر بروز میکند، زیرا خازنها در حالت بیاستفاده نیز تخریب میشوند.
علائم:
- پالس اول قوی ولی پالس دوم و سوم ضعیف است – الگوی مشخص ضعیف شدن نور لیزر در حالت پالسی
- زمان شارژ خازنها طولانی شده است
- صدای تقتق غیرعادی از منبع تغذیه شنیده میشود
راه حل:
کوتاه مدت: افزایش زمان شارژ بین پالسها. بلندمدت: تعویض تمام خازنهای بانک انرژی با خازنهای جدید با ولتاژ و ظرفیت یکسان. پس از تعویض خازنها، اگر همچنان ضعیف شدن نور لیزر وجود داشت، منبع تغذیه نیز باید بررسی شود.
پیشنهاد محصول: بج سینه
نشتی آب یا روغن در سیستم خنککننده مستقیم اپتیک؛ علت پنهان ضعیف شدن نور لیزر
در برخی لیزرهای قدرتمند، آب یا روغن خنککننده مستقیماً از درون سرهای اپتیکی عبور میکند. نشتی جزئی روی سطح آینه یا پنجره خروجی باعث ایجاد لکه و جذب نور میشود. این یک دلیل پنهان اما مخرب برای ضعیف شدن نور لیزر است. بسیاری از تکنسینها هنگام عیبیابی ضعیف شدن نور لیزر این مورد را نادیده میگیرند، در حالی که تشخیص آن ساده است.
علائم:
- لکههای روغنی یا رسوب آهک روی پنجره خروجی لیزر – نشانه فیزیکی قطعی ضعیف شدن نور لیزر ناشی از نشتی
- افت توان به همراه نوسانات دمایی ناگهانی
- بوی سوختگی یا بخار از داخل دستگاه به مشام میرسد
راه حل:
کوتاه مدت: پاک کردن دقیق اپتیک با محلول مناسب و بررسی اتصالات. بلندمدت: تعویض واشرهای آببندی و استفاده از آب دیونیزه (بدون یون) برای جلوگیری از رسوب. اگر پس از تمیز کردن مجدداً ضعیف شدن نور لیزر برگشت، حتماً منبع نشتی را پیدا کنید.
زاویه نامناسب برش یا فوکوس اشتباه؛ خطای اپراتور که شبیه ضعیف شدن نور لیزر است
گاهی مشکل از خود دستگاه نیست. فوکوس اشتباه لنز (فاصله کانونی نادرست از قطعه کار) یا زاویه دار بودن سر برش باعث میشود بخش زیادی از انرژی لیزر به جای برش، بازتابیده یا پراکنده شود. این مورد تقلبی از ضعیف شدن نور لیزر است اما نتیجه یکسان است. در بسیاری از مراجعات تعمیرگاهی، علت اصلی ضعیف شدن نور لیزر چیزی جز خطای اپراتور نیست.
علائم:
- نقطه لیزر روی کار پخش و نامنظم است
- لبه برش سوخته یا ذوب شده ولی برش کامل ایجاد نمیشود – در حالی که ضعیف شدن نور لیزر واقعی معمولاً برش را کاملاً متوقف میکند
- با تست قدرت روی کاغذ حساس، لکه یکنواخت نیست
راه حل:
کوتاه مدت: تنظیم مجدد فاصله کانونی با ابزار فوکوس یاب. بلندمدت: آموزش اپراتور و استفاده از سنسور اتوماتیک فوکوس. قبل از اینکه به دنبال دلایل پیچیده ضعیف شدن نور لیزر باشید، همیشه فوکوس را چک کنید.
جدول مقایسه: نحوه بروز ضعیف شدن نور لیزر در انواع مختلف دستگاهها
درک تفاوت ضعیف شدن نور لیزر در تکنولوژیهای مختلف به شما کمک میکند سریعتر عیب را پیدا کنید. جدول زیر مهمترین تفاوتها را نشان میدهد:
| نوع لیزر | شایعترین علت ضعیف شدن نور لیزر | عمر مفید قبل از افت 20% توان | هزینه تعمیر نسبی |
|---|---|---|---|
| CO2 (لوله شیشهای) | تجزیه گاز و تخریب الکترود – عامل اصلی ضعیف شدن نور لیزر در این دسته | 1000-2000 ساعت | متوسط (تعویض لوله) |
| CO2 (لوله فلزی RF) | فرسودگی ژنراتور RF منجر به ضعیف شدن نور لیزر تدریجی | 8000-15000 ساعت | بالا |
| Nd:YAG (لامپ فلش) | فرسودگی لامپ و خازنها – سریعترین نوع ضعیف شدن نور لیزر | 300-500 ساعت (لامپ) | پایین تا متوسط |
| فیبر (Fiber) | تخریب نقطه داغ در فیبر و فرسودگی دیود پمپ – ضعیف شدن نور لیزر در این نوع بسیار دیر رخ میدهد | 20000-50000 ساعت | بسیار بالا |
نکته مهم: اگر ضعیف شدن نور لیزر در دستگاه شما ناگهانی است، به سراغ علل شماره ۲ (آلودگی اپتیک)، ۳ (نامیزانی) یا ۱۰ (فوکوس اشتباه) بروید. اگر تدریجی است، علل شماره ۱، ۵، ۶، ۷ یا ۸ را بررسی کنید.
چکلیست عملی عیبیابی گام به گام (برای تعمیرکاران حرفهای)
اگر با ضعیف شدن نور لیزر مواجه شدید، به ترتیب زیر پیش بروید. این چکلیست بر اساس فراوانی وقوع هر علت مرتب شده است. بیش از ۸۰٪ موارد ضعیف شدن نور لیزر با ۴ گام اول حل میشوند.
- گام 0 – تشخیص اولیه: اگر با ضعیف شدن نور لیزر مواجهید، ابتدا مشخص کنید افت توان ناگهانی است یا تدریجی. این تفاوت در مسیر عیبیابی بسیار مهم است.
- گام 1 – ایمنی: دستگاه را خاموش و خازنها را دشارژ کنید. هرگز با دستگاه روشن به دنبال علت ضعیف شدن نور لیزر نباشید.
- گام 2 – بازرسی چشمی: لنز خروجی و آینهها را از نظر کثیفی، ترک و لکه بررسی کنید. این شایعترین دلیل ضعیف شدن نور لیزر است.
- گام 3 – تست سادگی: روی کاغذ حرارتی در فاصله استاندارد یک شات بزنید. شکل لکه را ببینید (نرمال: دایره یکنواخت). اگر لکه بیضی یا هلالی است، ضعیف شدن نور لیزر ناشی از نامیزانی تشدیدگر است.
- گام 4 – بررسی خنککاری: دما و فشار آب یا هوا را چک کنید. آیا چیلر به درستی کار میکند؟ گرمای بیش از حد یکی از دلایل پنهان ضعیف شدن نور لیزر است.
- گام 5 – شنیدن صداها: صدای جرقه لامپ فلش یا تخلیه گاز در CO2 را با نمونه سالم مقایسه کنید. صدای نامنظم یعنی ضعیف شدن نور لیزر در راه است.
- گام 6 – تعویض قطعه به قطعه: اگر لامپ فلش قدیمی است، اول آن را عوض کنید. سپس خازنها و در آخر منبع تغذیه. هر بار پس از تعویض، ضعیف شدن نور لیزر را دوباره بررسی کنید.
- گام 7 – تنظیم تشدیدگر: با دو پیچ تنظیم آینه خروجی، بیشینه توان را پیدا کنید (استفاده از پاورمتر لازم است). تنظیم مجدد تشدیدگر آخرین راه حل برای ضعیف شدن نور لیزر است.
سوالات متداول (FAQ) درباره ضعیف شدن نور لیزر
سوال 1: آیا کثیفی لنز میتواند باعث خرابی دائمی لیزر شود؟
بله. اگر لنز کثیف باشد، نور جذب شده خود لنز را گرم کرده و ممکن است باعث ترک خوردن یا سوختن پوشش آنتیرفلکس شود. در این صورت لنز برای همیشه از بین میرود و ضعیف شدن نور لیزر دائمی خواهد شد. همیشه قبل از هر کاری لنز را تمیز کنید. این سادهترین راه برای جلوگیری از ضعیف شدن نور لیزر است.
سوال 2: چگونه بفهمیم منبع تغذیه لیزر ضعیف شده یا لامپ فلش؟
یک روش ساده: لامپ فلش را با یک لامپ نو (اما از لحاظ الکتریکی مشابه) تعویض کنید. اگر توان برگشت، مشکل لامپ بود و ضعیف شدن نور لیزر برطرف شد. اگر نه، احتمالاً منبع تغذیه یا خازنها خراب هستند. همچنین میتوان ولتاژ و جریان خروجی منبع را با اسیلوسکوپ بررسی کرد. توجه داشته باشید که گاهی هر دو عامل باعث ضعیف شدن نور لیزر میشوند.
سوال 3: آیا لیزر فیبر هم دچار ضعیف شدن نور میشود؟
بله، اما بسیار دیرتر. دیودهای پمپ در لیزر فیبر پس از ۲۰۰۰۰ ساعت تا ۵۰ درصد افت توان دارند. همچنین نقاط داغ در فیبر به تدریج توان را کاهش میدهند. با این حال ضعیف شدن نور لیزر در فیبر معمولاً ناگهانی نیست و قابل پیشبینی است. اگر در لیزر فیبر خود ضعیف شدن نور لیزر ناگهانی دیدید، احتمالاً منبع تغذیه یا کانکتور فیبر مشکل دارد.
نتیجهگیری و جمعبندی
ضعیف شدن نور لیزر دلایل متنوعی از ساده (لنز کثیف) تا پیچیده (تخریب کریستال یا فرسودگی منبع تغذیه) دارد. در این مقاله ۱۰ دلیل اصلی ضعیف شدن نور لیزر را به همراه علائم، راهحلهای کوتاهمدت و بلندمدت بررسی کردیم. مهمترین اقدامات پیشگیرانه شامل تمیزکاری منظم اپتیک، سرویس سیستم خنککننده، تعویض به موقع لامپ فلش و استفاده از منابع تغذیه با کیفیت است.
در بسیاری از موارد، با یک چکلیست ساده و کمترین هزینه (مثل تمیز کردن لنز) مشکل ضعیف شدن نور لیزر حل میشود. اما اگر افت توان به دلیل فرسودگی محیط فعال باشد، تعویض قطعه اجتنابناپذیر است. همیشه پیش از خرید دستگاه نو، به عمر مفید قطعات مصرفی توجه کنید و بدانید که ضعیف شدن نور لیزر یک پدیده طبیعی در پایان عمر مفید هر دستگاهی است.
امیدواریم این راهنما به شما در عیبیابی و تعمیر دستگاه لیزرتان کمک کرده باشد. به یاد داشته باشید که تشخیص دقیق علت ضعیف شدن نور لیزر نیاز به صبر و بررسی سیستماتیک دارد. هیچگاه قطعات را بدون عیبیابی دقیق تعویض نکنید.
آیا شما با مشکل ضعیف شدن نور لیزر مواجه شدهاید؟ کدام یک از ۱۰ دلیل بالا در دستگاه شما رخ داده؟ تجربه خود را در کامنتها بنویسید تا دیگران نیز استفاده کنند.
